Bras de lecture Reed 5A
Détails du produit

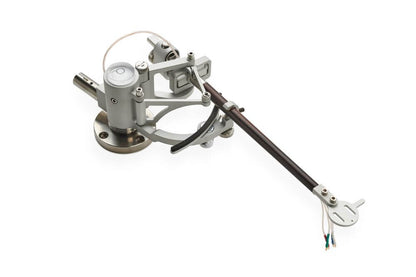

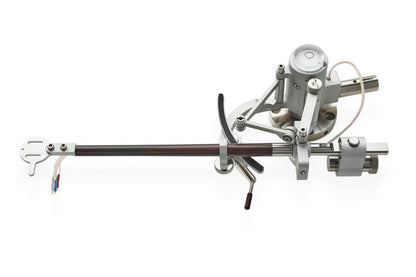

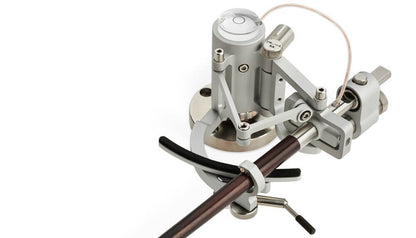

Le bras de lecture Reed 5A a été présenté comme un bras de lecture à pivot tangentiel incliné à 90°, il est basé sur la géométrie Double Birch/Thales et complétera notre gamme de bras de lecture tangentiels.
Ci-dessous, le schéma de la géométrie Double Birch/Thales (Fig.1). La géométrie du bras de lecture est optimisée pour une erreur de suivi minimale.
Bras de lecture tangentiel Reed 5A Fig. 1
P1, O1, P3 – Demi-cercle de Thalès,
Les angles P1-A1-P3, P1-A2-P3, P1-A3-P3 sont de 90⁰ chacun,
Les segments A1,1B1 = A2,1B2 = A3,1B3 représentent la longueur du bras de lecture,
1B – axe vertical du bras de lecture,
1P2 – centre du cercle, qui est tracé à travers trois points -1B1,1B2,1B3,- axe de rotation du composant de liaison arrière
2P2 – centre du cercle, qui est tracé à travers trois points -2B1,2B2,2B3,- axe de rotation du composant de liaison avant
1B1,2B1 = 1B2,2B2 = 1B3,2B3 – levier du bras de lecture.
Le système de suspension Armtube est similaire à celui utilisé dans le bras de lecture Reed 3P.
La liaison arrière du bras de lecture utilise des roulements à billes en céramique à faible bruit.
Le levier utilise un roulement à billes en céramique à faible bruit et repose sur un palier de butée en carbure de saphir et de molybdène.
Des paliers de butée en carbure de saphir et de molybdène sont également utilisés pour la liaison avant, les axes verticaux et horizontaux du bras de lecture.
Le bras de lecture est doté d'une configuration VTA et azimutale et peut être configuré avec des têtes de lecture Reed ou SME (connecteur de tête de lecture universel).
Pour garantir que la configuration du bras de lecture est précisément horizontale, le bras de lecture est doté d'un niveau intégré et d'un dispositif de réglage du plan horizontal.
Comparé aux bras de lecture pivotants classiques, le Reed 5A ne nécessite pas d'antiskating et présente une erreur de suivi absolue bien moindre (l'erreur de suivi maximale est de +/- 4 minutes d'angle (MOA) (Fig. 2). Bras de lecture pivotants - environ 1,2 à 2,5 degrés (Fig. 3).
Comparé à d'autres bras de lecture tangentiels, le Reed 5A ne nécessite aucun dispositif supplémentaire pour fonctionner (par exemple des compresseurs, des contrôleurs électroniques), est compact et peut être facilement monté sur une large gamme de platines.
Bras de lecture 5A Reed tangentiel Fig. 2
Bras de lecture tangentiel Reed 5A Fig. 3
