Analog Audio Design - TP-1000

Extrait de l'article paru dans Haute-Fidélité n° 259 sous la plume de Bruno Castelluzzo :

ÉLECTRONIQUE AU SERVICE DE LA MÉCANIQUE

Ce magnétophone est conçu intégralement avec des composants modernes, bénéficiant des dernières technologies. Il utilise des moteurs DC dit «coreless» (sans noyau), de la marque suisse Maxon, qui évite le «cogging torque», c'est-à-dire les à-coups rédhibitoires pour le pleurage. Christophe Martinez garde un carton rempli de moteurs qu'il a essayé pour trouver la meilleure solution. Pour plus de souplesse et de régularité, les deux moteurs Maxon entraînent par courroie plaque les deux bobines, alors qu'un servo-moteur se charge du cabestan massif en laiton à grande inertie, procurant une vitesse régulière et un excellent amortissement. L'électronique est là pour faciliter les réglages, comme la vitesse (38,1 ou 19,05 cm/s) qui s'ajuste sur toute sa plage de lecture avec un pas de 0,01 ips (inch per second), les les compteurs s'adaptent en temps réel. Le TP-1000 dispose également d'une entrée RJ45, pour le piloter avec un smartphone ou une tablette via le Wifi, donnant également la possibilité unique d'une mise à jour du micrologiciel. Une alimentation Phantom 48 V est reliée à l'entrée IN-2, afin de fournir par exemple un phono. Le préamplificateur analogique est inspiré du Studer A810, utilisant des amplis OP à très faible bruit (TI OPA2228). Les entrées et sorties Ligne sont toutes symétriques, avec possibilité de modifier le gain via l'interface. 2 gains sont programmés : 4 dBu (norme Pro) ou -10 dBV (hi-fi). Les potentiomètres Analog Device 5293 sont de type analogiques à commande numérique.

ÉCOUTE

Timbres :

Christophe Martinez avait apporté quelques bandes enregistrées de haute qualité, et comme tout médium musical, il y a des différences non négligeables entre les prises de son, dues à la signature technique voulue par l'ingénieur, au choix du matériel, au mastering, etc. Mais le point commun est cette faculté du TP-1000 à restituer un univers sonore changeant, riche en nuances, subtil, où l'on découvre des détails rarement aussi ciselés, et un naturel sur la présence du médium. et des voix pour ainsi dire unique à un magnétophone à bande de ce calibre. On est tout de suite captivé par la matière de la restitution, à aucun moment il ne vient l'idée d'inter- rompre ce charme indéfinissable, ce lien privilégié avec l'interprète, sans doute plus présent que sur d'autres. prend en charge. Ainsi sur le Hans Theessink & Terry Evans Visions, édité par l'autrichien Horch House, la présence des bluesmen est confondante, par la tessiture de la voix grave chaleureuse, et la justesse harmonique des guitares, aux cordes métalliques étincelantes, simplement naturelles.

Dynamique :

Le concepteur nous avait apporté un bijou : une des rares copies de bande master d'un album bien connu, enregistré par un artiste français célèbre, mais que nous ne pouvons malheureusement pas citer pour cause de droits. La lecture par le TP-1000 est tout simplement extraordinaire, notamment dans le grave qui offre une extension, un aplomb et un délié pratiquement impossible à égaler sur un autre support, qui fera entendre ses limites.

Les écarts dynamiques sont incomparables, délivrés en toute facilité, sans artefact inutile, simplement comme dans la réalité. L'attaque arrive comme par surprise, non compressée, et libère son énergie avec fulgurance. La précision des détails est phénoménale ! On entend absolument tout ce qui se passe dans le studio d'enregistrement, ainsi que la balance voulue par l'ingé son. C'est en écoutant ce genre de bande que l'on découvre ce dont le AAD TP-1000 est vraiment capable, et il peut beaucoup. Le désir d'écouter la même chose chez soi est très fort !

Scène sonore :

Tone-Pearls édite des enregistrements sur bande, très bien réalisés, d'œuvres classiques captées par une simple paire de micros sur un Nagra IV-S, qui démontrent également les possibilités de présentation de la scène sonore vraiment très réaliste du magnétophone. Pour prendre une image, c'est une forêt aux essences variées qui laisse apparaître des détails même sur les arrière-plans, alors que la plupart du temps, on ne perçoit bien qu'un premier plan, avec beaucoup moins de relief et d' informations en s'éloignant. Un piano jouant Debussy est magnifique, délivrant un volume majestueux entouré d'air et de micro-informations de salle essentielles à une perception tangible. Sur des morceaux plus complexes de compositeurs comme Bartok ou Ligeti, on est fasciné par une telle acuité de tous les instruments et de leur interaction dans l'espace, de la variété harmonique, de la vitesse sur les petits signaux qui donnent vie à la moindre. inventivité musicale, sans que l'on soit détourné par la restitution charismatique qu'en fait le TP-1000. Ce sont des instants d'écoute rarement ressentis aussi intensément sur d'autres supports autres qu'analogiques.

Rapport qualité/prix :

L'AAD TP-1000 est une merveille de précision mécanique, d'intelligence de conception et de facilité d'utilisation, où tout a été pensé dans les moindres détails pour des performances de lecture phénoménales. Si vous pouvez vous l'offrir alors n'hésitez pas. Le cérémonial de lecture est certes assez contraignant, mais il en vaut largement la peine pour accéder à cette fascination de la lecture analogique par un Reel To Reel.

VERDICT

Christophe Martinez est l'un de ces génies français autodidacte, dont la passion a fait naître un appareil sans concession, pour son bon plaisir et celui des amateurs d'analogique, de plus en plus de nombreux d'ailleurs. Le TP-1000 ne fait que lire les bandes magnétiques, mais il en extrait toute la quintessence, dévoilant des qualités sonores insoupçonnées. Dynamique réaliste, définition poussée sur les petits détails, et sens de la présentation spatiale digne d'une bande master, celle qui sert à fabriquer

Spécifications mécaniques

Mécanique • Ruban : 1/4 pouce (6,35 mm)

Format de piste : 2 pistes. 2 canaux (DIN 0,106 pouce, 2,7 mm)

Taille max. de la bobine : 11,8 pouces (30 cm)

Vitesse de bande : Deux vitesses commutables : 15 ips (38,1 cm/s) et 7,5 ips (19,05 cm/s)

Précision de la vitesse de bande : +/- 0,05 % Plage de contrôle de la hauteur : +/- 100 %, résolution de 0,01 ips

Wow et Flutter : 15 ips = < 0,045 % de crête, pondéré (DIN 45507), 7,5 ips = < 0,09 % de crête, pondéré (DIN 45507)

Vitesse du vent : Trois vitesses commutables = 2 m/s, 6 m/s, 10 m/s

Contrôle de la vitesse du vent : 1 m/s à 12 m/s, résolution de 1 m/s

Moteur à cabestan : servomoteur à courant continu, entraînement par courroie

Moteur de bobine : 2x moteurs à courant continu, entraînement par courroie

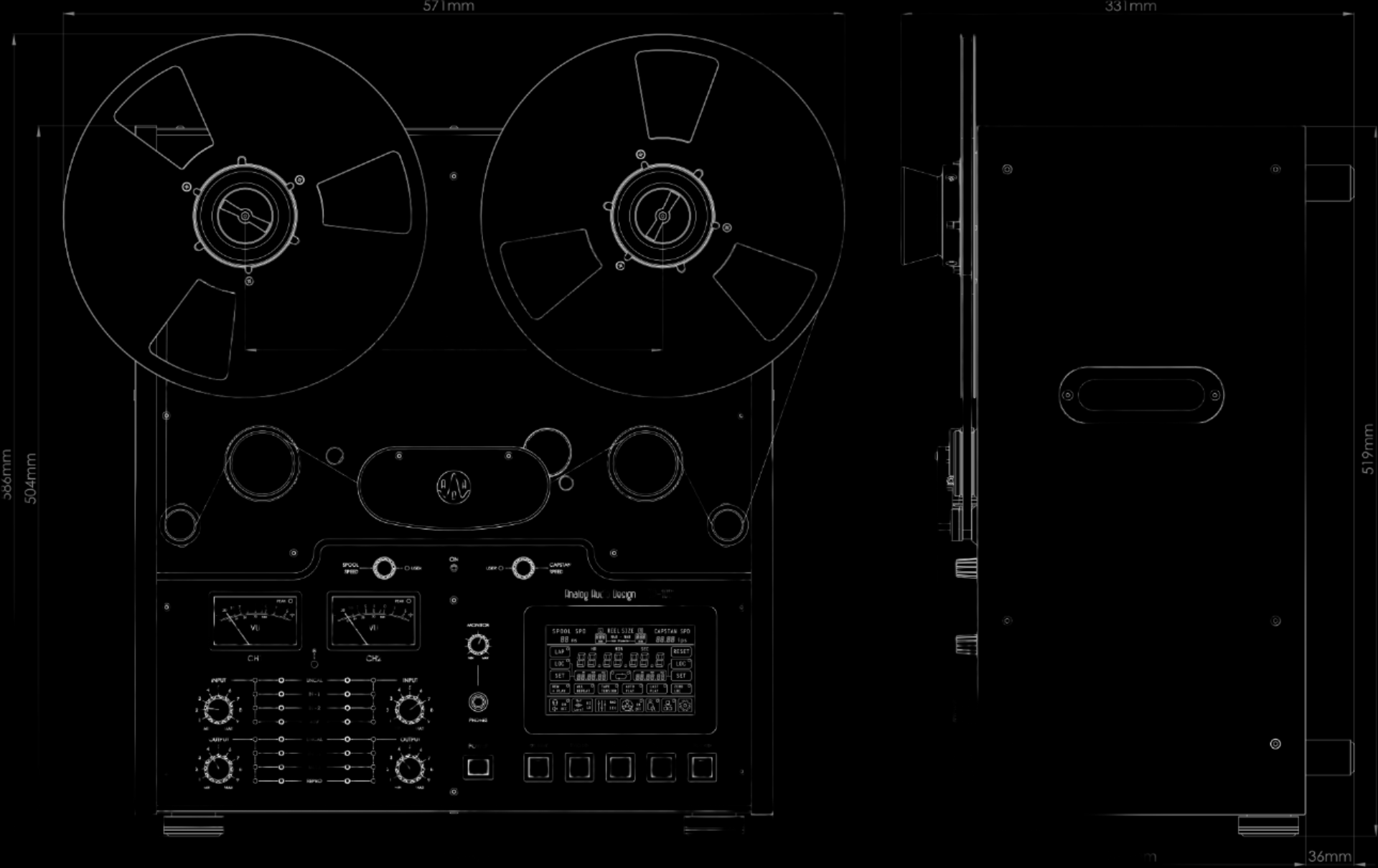

Dimensions (L x H x P) : 466 mm x 519 mm x 305 mm Poids : 28 kg

Électrique • Alimentation : Connecteur = IEC 3 pôles,

Plage de tension = 90 à 264 VCA

Gamme de fréquences = 47 à 63 Hz

Consommation électrique = 40 W maximum

Entrée 1 : Connecteur = XLR, Niveau sélectionnable = Symétrique = +4 dBu (en CAL), Asymétrique = -10 dBV (en CAL)

Entrée 2 : Connecteur = XLR (alimenté 48V) Niveau sélectionnable = -60 dBV (en CAL), -40 dBV (en CAL)

Sortie : Connecteur = XLR, Niveau sélectionnable = Symétrique = +4 dBu (en CAL), Asymétrique = -10 dBV (en CAL)

Sortie casque : 1,5 W maximum (charge de 8 ohms)

Ethernet : RJ45 10/100Base-T pour le contrôle à distance et la mise à jour du firmware

Entrée IR : Télécommande infrarouge

Audio • Égalisation : NAB ou IEC, commutable

Niveau d'enregistrement de reproduction : 320 nWb/m ou 514 nWb/n, commutable

Réponse en fréquence : 15 ips = 30 Hz à 22 kHz (+/-2 dB) à 0 VU / 7,5 ips = 30 Hz à 20 kHz (+/-2 dB) à 0 VU

Rapport signal/bruit : (THD-N, en CAL) / Pondération A = 15 ips = 71 dB / 78 dB, 7,5 ips = 70 dB / 77 dB

Distorsion : 0,8 % ou moins à 1 kHz, 15 ips

Diaphonie entre canaux : 60 dB ou plus
